다양한 구성 요소 (저항, 전기 용량, 칩) 20000 PC / Ｈ의 장착 속도.
픽 앤드 플레이스 기계, 칩 마운터 표면 부품 장착기, 스엠티 기계
프로스의 매뉴얼 개입의 도는 프로그래밍의 SS는 15% 이합니다, 대부분의 일이 기계의 소프트웨어 부분에 의해 착수되고, 자동적으로 완료되었습니다.
생성물
HW-T8-80F는 비전과 우리의 가장 유행 모델입니다. HW-T8-80F 제의는 260 밀리미터 Ｘ 400 밀리미터 작업 영역과 한국식, 작전과 높은 신뢰도의 쉬운 고속 조정이 최고인 50곳 단선급전선 위치들 (은행 공급 장치를 사용하는 최고 120까지 공급 장치)를 기술적으로 진보시켰습니다.
비젼 시스템
HW-시리즈 비전 픽 앤 플래이스 시스템은 운영에 지적이고 빠른 모든 운영들을 위해 프로그래밍하기 쉽습니다
야마하 공기이 공급 장치와 일렉트릭셜 공급 장치가 채택되었다고, 사이즈는 8 밀리미터, 12 밀리미터, 16 밀리미터, 24 밀리미터, 32 밀리미터와 44 밀리미터를 포함합니다.
| 배치 헤드들의 수 | 8(high-accuracy) |
| IC 트레이의 수 | 96 |
| 공급 장치의 수 | 120 (8 밀리미터 공급 장치에 따른) |
| 위치 결정 정밀도 | 0.01 밀리미터 |
| 되풀이된 실장 정확도 | 0.05 밀리미터 |
| 저항의 장착 속도 범위 | 20000-26000Pcs/h 커패시턴스 성분 |
| 적용 가능한 성분 | 저항기, 축전기, 칩, 램프 비즈 0201-30*30mm 기타 등등. |
| PCB의 지원받는 최대 면적 | 50*50mm--340*330mm |
| 공급 장치 | 나스텔렉트릭 공급 장치, 진동 피더, IC 트레이 기타 등등. |
| 인식 장치 | 마크 카메라 x2, 고속인식 카메라 x8, 고정밀 카메라 x1 |
| 적용 가능한 성분의 최대 높이 | ≤20mm |
| 인식법 | 8개 머리들과 동시발생적 인식 |
| PCB는 방식을 운반합니다 | 스레에-스테이지 엔트리, 왼쪽부터 오른쪽으로부터의 자동접속, 자동 PCB 위치설정 |
| 마크 위치설정 | 자동인 설명서 / |
| 프로그램 방법 | 손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍 |
| 제어 시스템 | 화웨이궈크황 2021 제어 시스템 |
| XY 주축의 최대 스탭 길이 | 423mm*734mm(left) 423mm*734mm(right) |

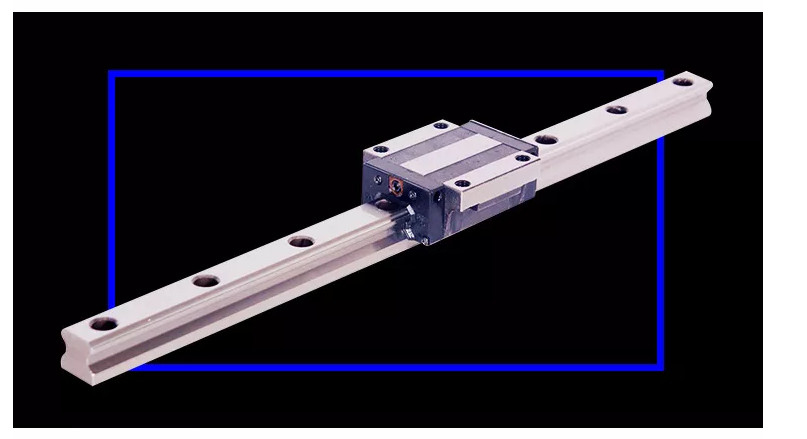

| XY 주축의 트랙 | 리니어 모션 가이드 + 나사 돌리개 |
| XY 주축의 움직임 모드 | 곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다. |
