작은 SMT 생산 라인 / 픽 앤드 플레이스 기계 GP400 /Reflow 오븐, 파동 땜납, 스텐실 인쇄기
생성물 기술

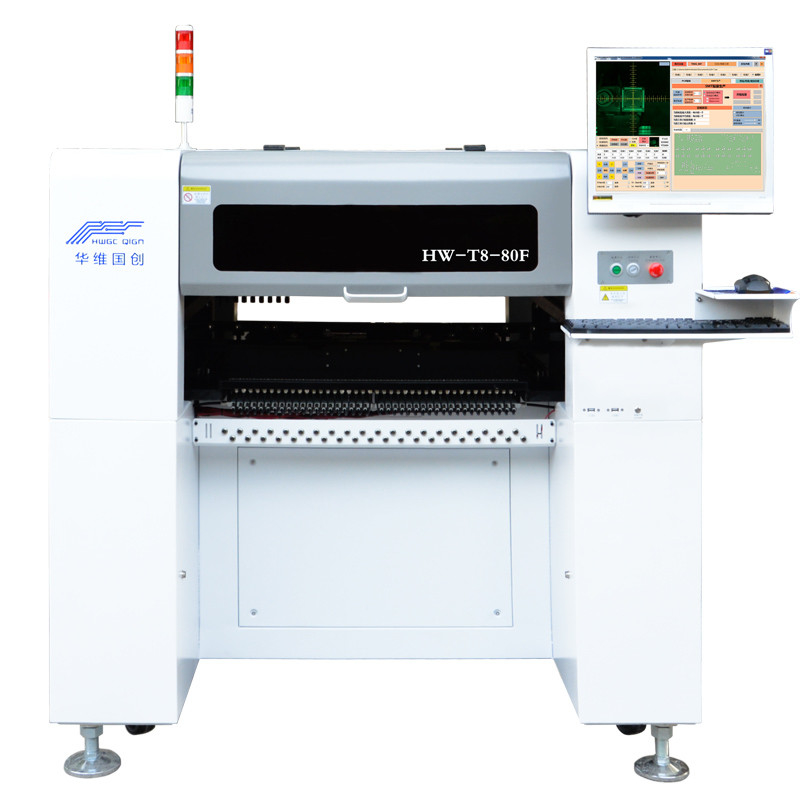

HW-T8-80F는 비전과 우리의 가장 유행 모델입니다. HW-T4-44/50F 제의는 380 밀리미터 Ｘ 400 밀리미터 작업 영역과 한국식, 작전과 높은 신뢰도의 쉬운 고속 조정이 최고인 80곳 단선급전선 위치들 (은행 공급 장치를 사용하는 최고 120까지 공급 장치)를 기술적으로 진보시켰습니다.
시스템 특징
* 비용 효과적 솔루션에 있는 가장 첨단 설비와 최고 품질
*Placement는 최고 13000까지 cph를 평가합니다
*Accurately는 0201, 0402, LED, BGA, QFN을 포함하는 다양한 성분을 위치시킵니다...
|
|
|
최대 회로 기판 영역
|
400*200 밀리미터
|
|
장착 헤드들의 수
|
4
|
|
Z 축의 최대 이동 사거리
|
20 밀리미터
|
|
최대 실장률
|
9,500 PCS / 시간
|
|
평균 실장률
|
8,000 PCS / 시간
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
흡입 노즐의 버퍼링 범위
|
4.5 밀리미터
|
|
전원 공급기
|
220V/110V, 50 Hz
|
|
압축된 공기 :
|
0.6-0.7 Mpa
|
|
평균 마력
|
400 Ｗ
|
|
인식 모드
|
4개 머리들은 인식을 동기화시켰습니다
|
|
카메라의 수
|
마크 카메라, 4 고속도 사진기, 고화질 카메라
|
|
제품 중량
|
210KG
|
|
PCB 접근 모드
|
레프트-라이터 장치 연결 기능을 지원하는 자동 좌-입력과 우측 아웃 접속
|
|
트레이의 양
|
최고 48까지 비 사육자 공급 성분은 지원받으며, 그것의 각각이 증가하는 범위 이내에 그것의 좌표를 상세화할 수 있습니다.
|
|
복잡한 속도가 저항과 칩을 탑재합니다
|
6000/CPH
|
|
|
0201-40*40mm, 핀 스페이싱 0.3 밀리미터
|
|
칩 (전동 피더를 지원하는 정합이 0402,0201을 탑재할 수 있습니다)
|
|
공급 장치의 양
|
50 PC
|
|
서비스 모터
|
파나소닉 서보 모터
|
