활동과 높은 신뢰도의 쉬운 고속 조정이 최고인 120곳 단선급전선 위치들.
생성물 기술
HW-DSQ800-120F는 비전과 우리의 가장 유행 모델입니다. HW-DSQ800-120F 제의는 260 밀리미터 Ｘ 400 밀리미터 작업 영역과 한국식, 작전과 높은 신뢰도의 쉬운 고속 조정이 최고인 120곳 단선급전선 위치들을 기술적으로 진보시켰습니다.
시스템 특징
* 비용 효과적 솔루션에 있는 가장 첨단 설비와 최고 품질
* 25000-26000 cph에 달하는 배치 비율
* 정확하게 0201, 0402, LED, BGA, QFN을 포함하는 다양한 성분을 위치시킵니다...
우리의 비전은 우리들 자신의 것의 비용 효율적 국내 픽 앤드 플레이스 기계를 만드는 기업이 되는 것이고 우리가 국제 독점의 현재 상황을 깨려고 합니다.
우리는 혁신적인 것뿐만 아니라 사회를 서빙합니다 실용적인 애국적인 철학을 유지했습니다. 해외에서 소비자들에 의해 매우 잘 리시 ED 그러나 또한 집에서 중소기업에 의해 알게 될 뿐만 아니라 판매 중 픽 앤드 플레이스 기계의 제품은 있습니다.
|
|
|
배치 헤드들의 수
|
8(high-accuracy)
|
|
iC 트레이의 수
|
96
|
|
공급 장치의 수
|
120 (8 밀리미터 공급 장치에 따른)
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
되풀이된 실장 정확도
|
0.02 밀리미터
|
|
장착 속도의 범위
|
20000-26000Pcs/h
|
|
적용 가능한 성분
|
resistor.capacitor.chip.lamp 비즈 기타 등등.
|
|
PCB의 지원받는 최대 면적
|
340*560mm
|
|
공급 장치
|
공급 장치, IC 트레이 기타 등등을 진동시킨 NXT 전동 피더
|
|
인식 장치
|
마크 카메라 x2, 고속인식 카메라 x8. 고정밀 카메라 x1
|
|
적용 가능한 성분의 최대 높이
|
≤20mm
|
|
인식법
|
동시발생적 인식과 8개 머리들로 거둬들여지는 것
|
|
PCB는 방식을 운반합니다
|
왼쪽부터 오른쪽, 자동 PCB 위치설정으로부터의 스레에-스테이지 엔트리 자동접속
|
|
마크 위치설정
|
자동인 설명서 /
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
제어 시스템
|
화웨이궈크황 2021 제어 시스템
|
|
XY 주축의 최대 스탭 길이
|
423mm*734mm(left)423mm*734mm(right)
|
|
XY 주축의 트랙
|
네개의 직선 운동 퀴이드 + 4개 땅 볼 스크류
|
|
XY 주축의 움직임 모드
|
곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다
|
|
제어 컴퓨터
|
인텔 고성능 프로세서와 산업용 제어 컴퓨터
|
|
트랙의 조절 장치
|
전기
|
|
|
4.5 밀리미터
|
|
Z 축의 최대 스탭 길이
|
50 밀리미터
|
|
성분을 위한 각의 범위
|
士180'
|
|
모터
|
파나소닉 AC 서보 모터 미나스 A6 시리즈
|
|
드라이버
|
파나소닉 고속 DSP 드라이버
|
|
에어 서플라이 요구
|
석유 물 filter,> 60L 먼지 휠터와 기압 안정기 등
|
|
노즐의 진공 곱급
|
고속 진공 폭발 기능을 통합하는 일본인 CKD 진공 발생기
|
|
|
0.5-0.6mp
|
|
OS
|
독자 연구와 개발 SMT 지적 OS는 윈도우에 근거했습니다
|
|
비전 디스플레이
|
17 인치 산업 제어 디스플레이
|
|
|
독일 라이구스 오래가는 연성 케이블 (1000만 번)
|
|
전원 공급기
|
220V 50/60Hz
|
|
|
1500W
|
|
기계 차원
|
1740*1360*1440mm
|
|
중량
|
1100Kg
|

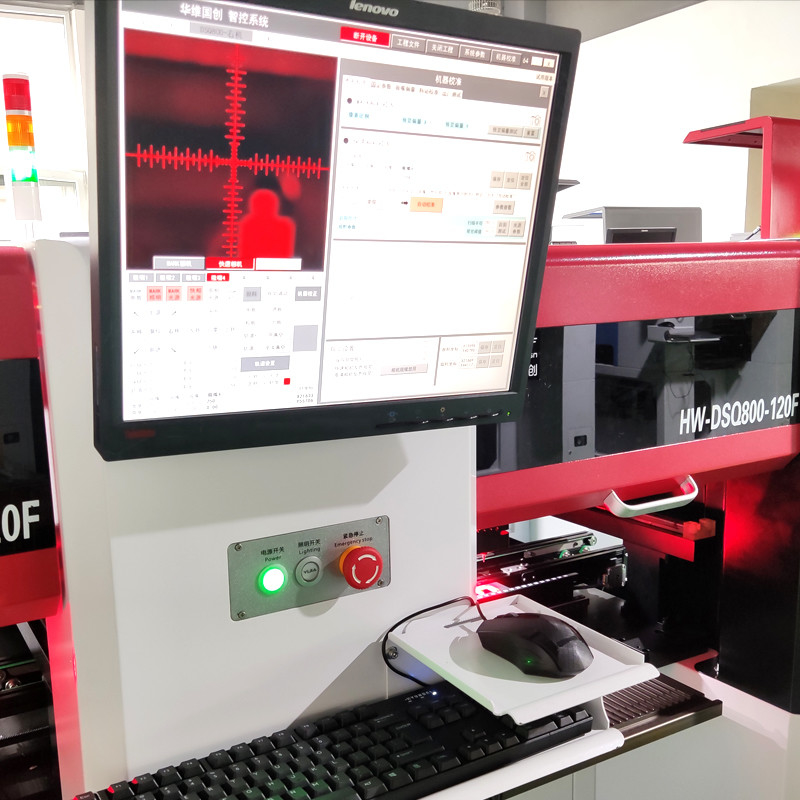

비전 시스템디 HW 비젼 시스템 보조장치는 0201, BGA, QFN, QFP, LED와 다양한 사실상 모든 SMT 부품의 정확한 배치를 허락합니다.
HW-시리즈 비전 픽 앤 플래이스 시스템은 운영에 지적이고 빠른 모든 운영들을 위해 프로그래밍하기 쉽습니다
공급 장치
NXT 일렉트릭셜 공급 장치가 채택되었다고, 사이즈는 8 밀리미터, 12 밀리미터, 16 밀리미터, 24 밀리미터, 32 밀리미터와 44 밀리미터를 포함합니다.
