공장 제조 SMT 골라내어 붙이기 성형기 SMD BGA HW-T6-64F HWGC auto&semi-auto 땜납 지난 프린터 칩 마운터
자동 PCB 적재기
SMT 장착기는 자동 보드 로딩, 목표로 하는 것 실현하기 위해 트랙 위에 있는 PCB 보드를 끝났고 개최되고 증가하는 프린팅을 직접적으로 둘 수 있습니다. 그것은 다중 공급 장치를 지원합니다 : 최대 50 공급 장치. 표준 IC 트레이, 튜브 공급 장치, 스틱 피더의 사이즈는 조정할 수 있을 수 있습니다.

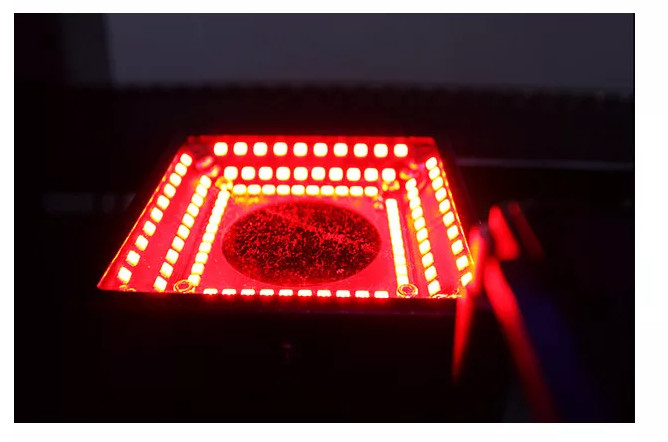

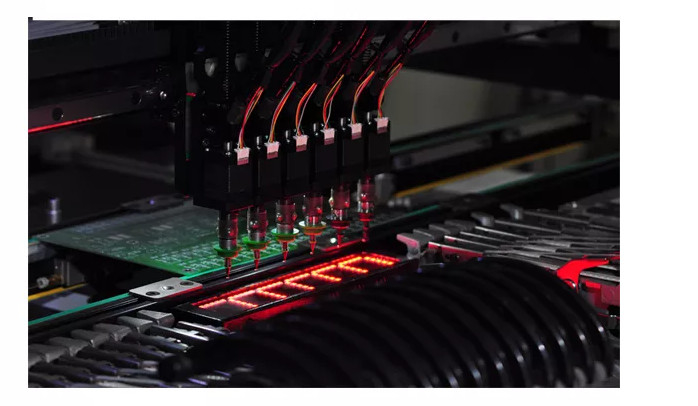

카메라의 4개 세트에 의한 동시에 일어나는 식별

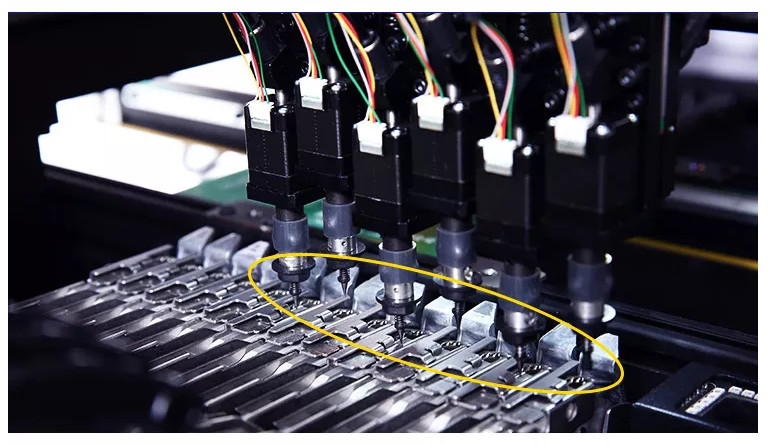

SMT 장착기는 6대 카메라를 갖추고 있습니다 : 높은 정밀 사진기와 4 고속도 사진기인 한 점수. 그것은 장착의 속도와 정확성을 보증하기 위해 4 머리 동시에 일어나는 식별을 실현할 수 있습니다. 표준 구성은 16개 주끼고 정밀도 흡입 노즐입니다.
서보 시스템
SMT 장착기는 24 시간 안정적 마운팅을 보증하기 위해고 정밀도와 안정과 파나소닉, 일본으로부터 수입된 서보 시스템을 갖추고 있습니다.
체인
그것은 수입된 기계 중 하나로서 같은 유형을 있는 저항한 고압과 내마모 바퀴멈추개 사슬을 채택합니다. 바퀴멈추개 사슬은 보증 내압력 중 수천번을 지닐 수 있습니다.
트랙
그것은 BGA 칩의 정확도를 보증하기 위해 저소음과고 정밀도를 가지고 있는 TBI 대만으로부터고 정밀도 트랙을 채택합니다.
컨베이어
이 SMT 장착기는 자동적으로 그러므로 인건비를 절감하면서, 매뉴얼 보조자 없이 PCB 보드를 SMT 리플로우 솔더링 머신으로 운송할 수 있는 컨베이어에 연결될 수 있습니다.
기술적인 매개 변수 :
| 상술 | |
| 공급 장치의 수 | 50 |
| XYZ 드라이브 가이드 철도 | 고정밀 중작업 일직선으로 배열된 가이드 레일 |
| 카메라의 수 | 6 |
| 머리들의 수 | 4 |
| 평균 마력 | 400W |
| PCB는 탑니다 | 자동 이사회 |
| 가이드 | 스크류 가이드 |
| 최대 장착 속도 | 9500 Pcs / Ｈ |
| 실제 증가하는 저항의 평균 장착 속도 | 8000Pcs/h |
| 탑재기 정확성 범위 | 0201-40 * 40 밀리미터, 0.3 밀리미터 핀 스페이싱 칩 |
| Z 축에서 최대 왕복거리 범위 | 20 밀리미터 |
| 최대 회로 기판 영역 | 400×200mm |
| 위치결정 정밀도 | 0.01 밀리미터 |
| 흡입 노즐의 버퍼 범위 | 4.5 밀리미터 |
| 중량 | 300KG |
| 차원 | 900*1140*900mm |
| 전원 공급기 | 220V, 50/60Hz 또는 110V |
| 압축된 공기 | 0.6-0.7Mpa |
| 구동 모터 | 파나소닉 서보 모터 |
| 모션 드라이브 시스템 | 파나소닉 고속 DSP 드라이브 |
| 인식 모드 | 4개 머리들에 대한 동시발생적 인식 |
| 흡입 노즐을 얻는 진공 공급원 | 진공 파괴 밸브와 고속 온-오프 진공 발생기 |
| 운영 체제 | 완전 자동 칩 마운터 운영 시스템 OS. |
| 독립적으로 윈도우 운영 체제를 기반으로 우리에 의해 개발됩니다 | |
| 윈도우 XP, win7을 지원합니다 | |
| 요소 각 | 움직임 동안 0-360' 동기 회전 |
| X/Y 조작 모드 | 선형 가속과 감속 연계의 지적 커브 |
| 표시점 위치설정 | 완전 자동 표시점이 있을 수 있고 뜻대로 조정됩니다) |
| 지능형 알람 | 부족 알람을 공급하는 자동 교정, 자동적 충전 |
| 플레이트 입력 방식 | 일단면에서 왼쪽부터 오른쪽으로부터의 자동접속 |
| 자동 PCB는 위치설정 / 잠수부 위치설정, 매뉴얼 플레이트 공급을 이동시킵니다 | |
| 영상 표시기 | 17 인치 산업 제어 디스플레이, 4시 3분, 결의안 : 1280 x1024 |
| 인식 카메라의 번호 | 한대 마크인식 카메라, 네대 생물 인식 카메라 |
| 한대 정확한 인식 카메라. | |
| 적응할 수 있는 증가하는 범위 | 0201 0402, 0603, 0805, 1206년, 다이오드, 삼극 검파관, 술고래, QFP에 적응할 수 있습니다 |
| 40*40mm과 핀 거리 ≥0.3mm 이내에 | |
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
