태양 장착 시스템 표면 실장 소자 부품은 팔려고 내놓 로보트 기계 주도하는 스엠티 조립체 기계 HWGC HW-T8SG-80F를 고르고 위치시킵니다
1. 17 인치 디스플레이, 키보드 amd 마우스.
사용자 편의성 OS는 이미 설치했고 비전 프로그래밍과 PCB 파일 수입 기타 등등인 윈스피 / Win7을 지원합니다.

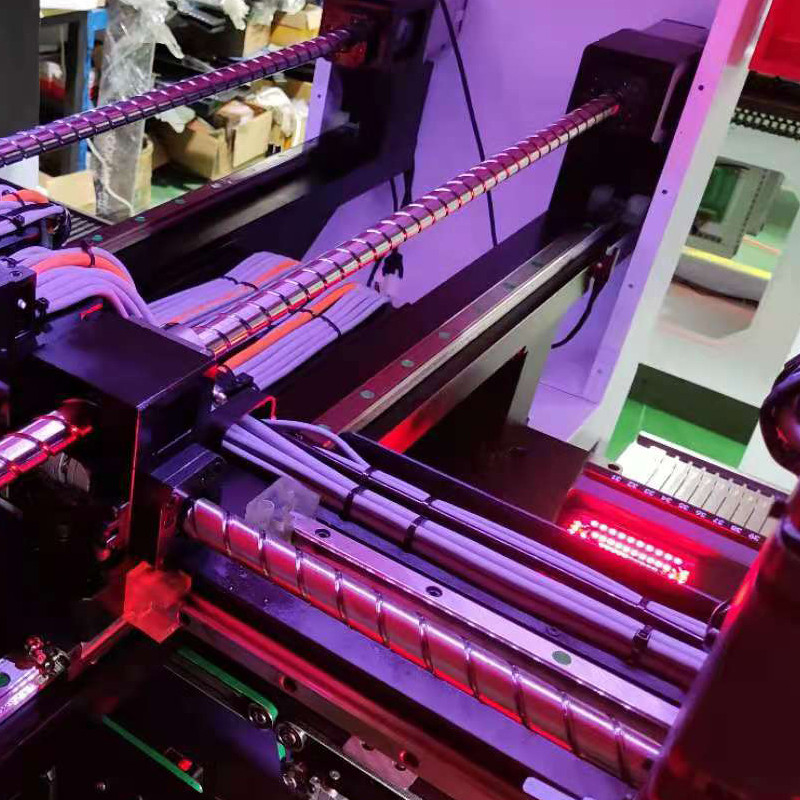

2. 수입된 정확성 볼 스크류와 리니어 모션 가이드의 사용이 장기 유지보수가 필요없는 작전, 고정밀도와 무잡음을 가져올 것이고 연속적인, 효과적으로 기계 성능을 개선합니다.
3. 0201-0402, QFN, QFP와 BGA의 실장 정확도를 보증하세요.
4. 상당히 생산성을 향상시키면서, 다운시간 24 시간 연속 작업의 고안정성을 이루세요.
5. 1000만 일정한 모션의 방향으로 진로를 바꾸는 케이블 견인 체인의 같은 유형을 수입된 기계로 이용하세요.
6. 연성 케이블은 엑스트르와 같이 위험한 상태의 범위에 저항할 수 있는 산업적 동작 애플리티 ON 상태의 설계를 했고 나 온도와 유가,와 수평식을 포함하는, 어떤 종류의 동작을 취급할 수 있고 토셔널하거나 높속도가 나고 전기회로의 레리아브 르 연결에게 안에 고속 레치프로카티 NG (좋지않다) 동작을 확보합니다.
7. 전문가는 5MP 탑재 칩과 그것의 지지하는 5MP 뒤틀림이 없는 인두아트리얼 비전 HD 렌즈를 위해 사용된 산업적 보정 HD 카메라를 수입했습니다.
8. 8대 에이그 HT 배치 헤드들에 대한 동시발생적 인식에 의해 의미 심장하게 효율을 높일 수 있는 1MP 산업적 고속인식 카메라.
|
|
|

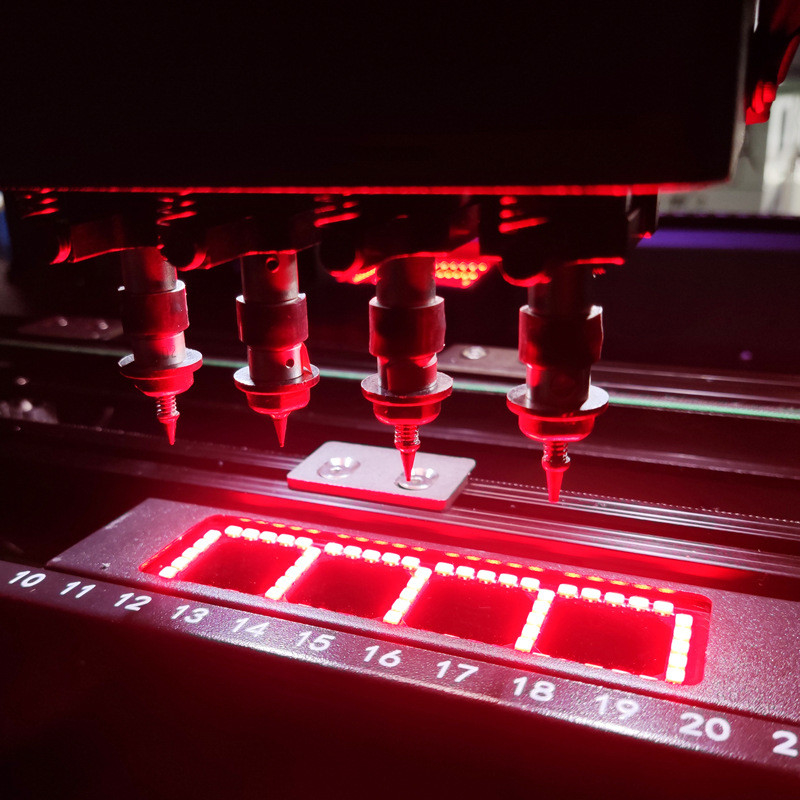

배치 헤드들의 수
|
8(high-accuracy)
|
|
iC 트레이의 수
|
96
|
|
공급 장치의 수
|
120 (8 밀리미터 공급 장치에 따른)
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
되풀이된 실장 정확도
|
0.02 밀리미터
|
|
장착 속도의 범위
|
20000-26000Pcs/h
|
|
적용 가능한 성분
|
resistor.capacitor.chip.lamp 비즈 기타 등등.
|
|
PCB의 지원받는 최대 면적
|
340*560mm
|
|
공급 장치
|
공급 장치, IC 트레이 기타 등등을 진동시킨 NXT 전동 피더
|
|
인식 장치
|
마크 카메라 x2, 고속인식 카메라 x8. 고정밀 카메라 x1
|
|
적용 가능한 성분의 최대 높이
|
≤20mm
|
|
인식법
|
동시발생적 인식과 8개 머리들로 거둬들여지는 것
|
|
PCB는 방식을 운반합니다
|
왼쪽부터 오른쪽, 자동 PCB 위치설정으로부터의 스레에-스테이지 엔트리 자동접속
|
|
마크 위치설정
|
자동인 설명서 /
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
제어 시스템
|
화웨이궈크황 2021 제어 시스템
|
|
XY 주축의 최대 스탭 길이
|
423mm*734mm(left)423mm*734mm(right)
|
|
XY 주축의 트랙
|
네개의 직선 운동 퀴이드 + 4개 땅 볼 스크류
|
|
XY 주축의 움직임 모드
|
곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다
|
|
제어 컴퓨터
|
인텔 고성능 프로세서와 산업용 제어 컴퓨터
|
|
트랙의 조절 장치
|
전기
|
|
|
4.5 밀리미터
|
|
Z 축의 최대 스탭 길이
|
50 밀리미터
|
|
성분을 위한 각의 범위
|
士180'
|
|
모터
|
파나소닉 AC 서보 모터 미나스 A6 시리즈
|
|
드라이버
|
파나소닉 고속 DSP 드라이버
|
|
에어 서플라이 요구
|
석유 물 filter,> 60L 먼지 휠터와 기압 안정기 등
|
|
노즐의 진공 곱급
|
고속 진공 폭발 기능을 통합하는 일본인 CKD 진공 발생기
|
|
|
0.5-0.6mp
|
|
OS
|
독자 연구와 개발 SMT 지적 OS는 윈도우에 근거했습니다
|
|
비전 디스플레이
|
17 인치 산업 제어 디스플레이
|
|
|
독일 라이구스 오래가는 연성 케이블 (1000만 번)
|
|
전원 공급기
|
220V 50/60Hz
|
|
|
1500W
|
|
기계 차원
|
1740*1360*1440mm
|
|
중량
|
1100Kg
|
