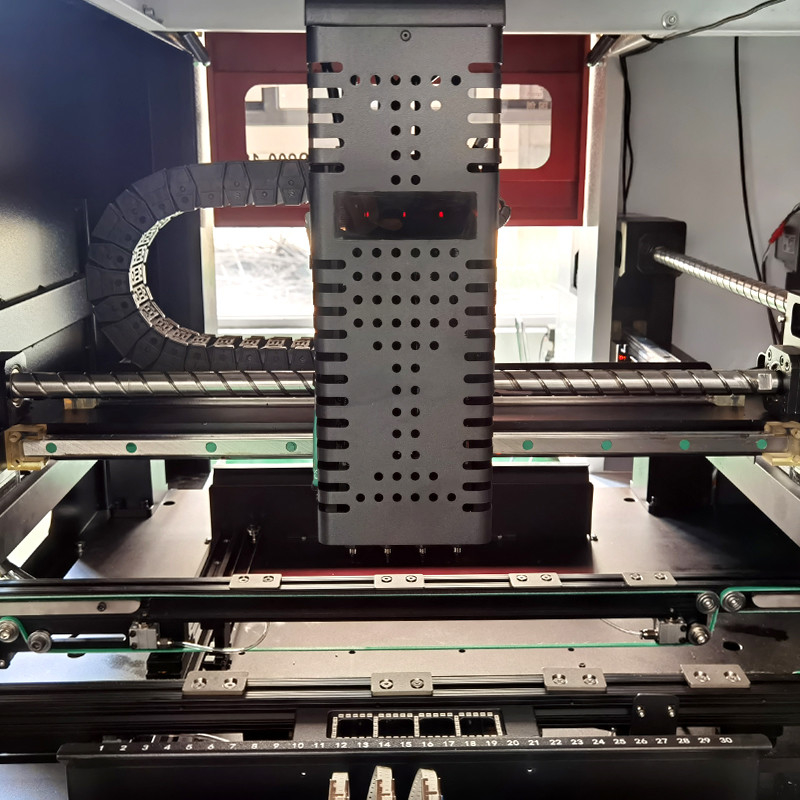

8 Nozzles SMT Pick And Place Machine For PCB Assembly LED Production Line

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다

제품 소개 - SMT 픽 앤드 플레이스 기계
  • 하이 라이트

    8 노즐 SMT 픽 앤드 플레이스 기계

    ,

    주도하는 SMT 픽 앤드 플레이스 기계

    ,

    조립 주도하는 생산 라인

  • 맥스 회로 기판 영역
    340*560mm
  • 계속 환상으로 보이세요
    20000 PC / Ｈ
  • 떨어져서 환상으로 보이세요
    26000 PC / Ｈ
  • 보증
    1년이요
  • 머리의 수
    8
  • 공급 장치의 수
    120
  • 소프트웨어
    영어
  • 카메라의 수
    11
  • 원래 장소
    중국
  • 브랜드 이름
    HWGC
  • 모델 번호
    HW-DSQ800-120F
  • 최소 주문 수량
    1
  • 가격
    24500-24800$
  • 배달 시간
    8가지 작업일
  • 지불 조건
    전신환

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다

  • 8 Nozzles SMT Pick And Place Machine For PCB Assembly LED Production Line
가격 받기 지금 연락

8개 노즐은 인쇄 회로 판 어셈블리와 주도하는 생산 라인을 위한 SMT 픽 앤드 플레이스 기계를 이롭게 합니다

더를 수입하세요 .CSV 파일은 PCB 파일로부터 수출했고, 네 모서리 좌표 위치설정을 통하여 프로젝트 좌표를 발생시키고, 자동적으로 표시점을 발생시킵니다. 패키징 도서관을 통하여, 자료 정거장과 노즐의 설계는 지적으로 발생될 수 있고 매우 프로그램밍 속도를 향상시키면서, 피킹 매개 변수와 설치 패러미터가 동시에 발생될 수 있습니다.






배치 비율 26000CPH
정확도 ±.001 " (0.02mm)
전압 220AC
중량 1000 킬로그램
보증 1년이요
지원하세요 비디오 지원
UI Windows®-based 소프트웨어를 사용하는 그것의 수업에서 최고 GUI (그래픽컬 유저 인터패이스)은 몇분 이내에 프로그래밍하는 것을 허락합니다
공급 장치 (8mm 테이프)의 맥스 번호 120 PC
맥스 보드 사이즈 380mmX400mm
작은 성분 역량 0201
비젼 시스템 HWGC는 환상으로 보입니다
진동 공급기 느슨하게, 튜브, 스틱 (주파수 & 진폭 제어)


HW 비젼 시스템 보조장치는 0201, BGA, QFN, QFP, LED와 다양한 사실상 모든 SMT 부품의 정확한 배치를 허락합니다.

비젼 시스템

HW-시리즈 비전 픽 앤 플래이스 시스템은 운영에 지적이고 빠른 모든 운영들을 위해 프로그래밍하기 쉽습니다





제품 기술
상술
배치 헤드들의 수
8(high-accuracy)
iC 트레이의 수
96
공급 장치의 수
120 (8 밀리미터 공급 장치에 따른)
위치 결정 정밀도
0.01 밀리미터
되풀이된 실장 정확도
0.02 밀리미터
장착 속도의 범위
20000-26000Pcs/h
적용 가능한 성분
resistor.capacitor.chip.lamp 비즈 기타 등등.
PCB의 지원받는 최대 면적
340*560mm
공급 장치
공급 장치, IC 트레이 기타 등등을 진동시킨 NXT 전동 피더
인식 장치
마크 카메라 x2, 고속인식 카메라 x8. 고정밀 카메라 x1
적용 가능한 성분의 최대 높이
≤20mm
인식법
동시발생적 인식과 8개 머리들로 거둬들여지는 것
PCB는 방식을 운반합니다
왼쪽부터 오른쪽, 자동 PCB 위치설정으로부터의 스레에-스테이지 엔트리 자동접속
마크 위치설정
자동인 설명서 /
프로그램 방법
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
제어 시스템
화웨이궈크황 2021 제어 시스템
XY 주축의 최대 스탭 길이
423mm*734mm(left)423mm*734mm(right)
XY 주축의 트랙
네개의 직선 운동 퀴이드 + 4개 땅 볼 스크류
XY 주축의 움직임 모드
곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다
제어 컴퓨터
인텔 고성능 프로세서와 산업용 제어 컴퓨터
트랙의 조절 장치
전기
노즐 버퍼의 범위
4.5 밀리미터
Z 축의 최대 스탭 길이
50 밀리미터
성분을 위한 각의 범위
士180'
모터
파나소닉 AC 서보 모터 미나스 A6 시리즈
드라이버
파나소닉 고속 DSP 드라이버
에어 서플라이 요구
석유 물 filter,> 60L 먼지 휠터와 기압 안정기 등
노즐의 진공 곱급
고속 진공 폭발 기능을 통합하는 일본인 CKD 진공 발생기
에어 서플라이 압력의 범위
0.5-0.6mp
OS
독자 연구와 개발 SMT 지적 OS는 윈도우에 근거했습니다
비전 디스플레이
17 인치 산업 제어 디스플레이
케이블
독일 라이구스 오래가는 연성 케이블 (1000만 번)
전원 공급기
220V 50/60Hz
평균 마력
1500W
기계 차원
1740*1360*1440mm
중량
1100Kg



인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 0

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 1

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 2

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 3

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 4

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 5

인쇄 회로 판 어셈블리를 위한 8 노즐 SMT 픽 앤드 플레이스 기계는 생산 라인을 이끌었습니다 6

FAQ
큐 : 훈련은 어떻습니까?
한 : 우리의 기계를 구입한 후, 당신의 엔지니어들은 우리의 공기업에 갈 수 있거나 작동하는 것은 매우 쉽습니다. 우리는 어떻게 기계를 사용하는지 당신을 가르치기 위해 영어 사용자 교범과 가이드 비디오를 가지고 있습니다. 사용자 교범은 함께 기계가 딸려 있을 것입니다.

큐 :그것이 이러한 기계를 사용하기 어렵습니까?
한 : 아니오 우리의 이전 고객들을 위한 모두에 단단하지 않아 기껏해야 2 일은 배우기에 충분히 기계를 운영할 것입니다.

큐 :당신의 기계는 품질 보증서를 가지고 있습니까?
한 : 우리의 기계의 모두는 CE certificate,ISO14001 (BCC ),ISO9001 (IQNET)를 통과했고, 자신의 성반을 가지고 있습니다.

큐 :기계의 보증?
한 : 일년, 그리고 나서 부분은 보증에 구매자를 위해 자유로울 것입니다. 더를 운영하는 과정에서 어떠한 의심도 있다면
기계화하시오 그러면 플스 feel free는 우리와 연락합니다. 우리는 제시간에 당신을 도울 것입니다.

큐 :이러한 기계를 위한 영어 버전?
한 : 예, 그리고 우리는 레큐룰러리 고객들을 위한 소프트웨어를 업데이트할 것입니다.
