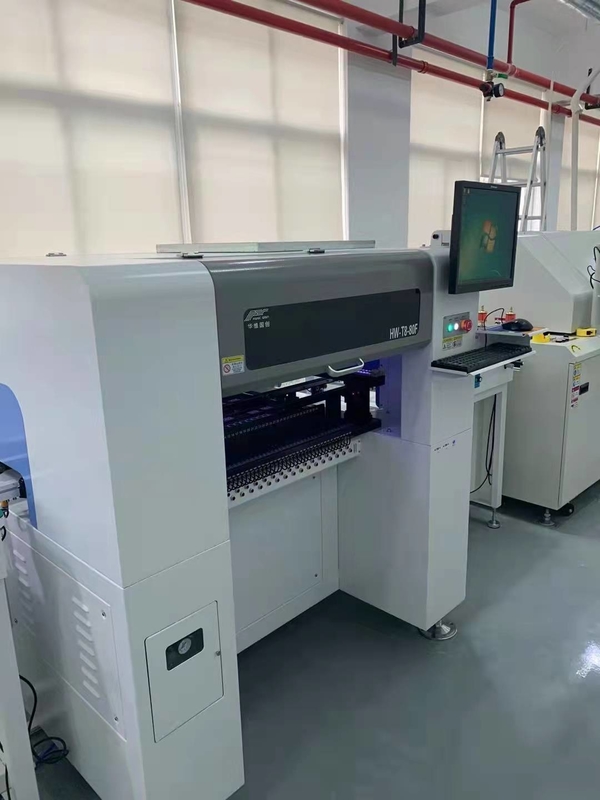

프로모션 DSQ800-120F 작은 픽 앤드 플레이스 기계 작은 자동 주도하는 선택과 플레이스 기계 정비된 서보 모터 +11
HW-DSQ800-120F는 비전과 우리의 가장 유행 모델입니다. HW-DSQ800-120F 제의는 260 밀리미터 Ｘ 400 밀리미터 작업 영역과 한국식, 작전과 높은 신뢰도의 쉬운 고속 조정이 최고인 120곳 단선급전선 위치들을 기술적으로 진보시켰습니다.
SMT 테이블 탑 픽 앤드 플레이스 기계
벤치탑 픽 앤드 플레이스 기계 GP400
컴퓨터 제어 시스템
SMT 장착기는 컴퓨터 모니터와 마우스를 일반적으로 갖추고 있습니다. 그것은 XP와 윈도우즈 7을 지원합니다. 그것은 인간화된 운영 체제 때문에 시각 프로그래밍과 PCB 파일 들여오기를 가능하게 합니다.
자동 PCB 적재기
SMT 장착기는 자동 보드 로딩, 목표로 하는 것 실현하기 위해 트랙 위에 있는 PCB 보드를 끝났고 개최되고 증가하는 프린팅을 직접적으로 둘 수 있습니다. 그것은 다중 공급 장치를 지원합니다 : 최대 50 공급 장치. 표준 IC 트레이, 튜브 공급 장치, 스틱 피더의 사이즈는 조정할 수 있을 수 있습니다.
카메라의 4개 세트에 의한 동시에 일어나는 식별
SMT 장착기는 6대 카메라를 갖추고 있습니다 : 높은 정밀 사진기와 4 고속도 사진기인 한 점수. 그것은 장착의 속도와 정확성을 보증하기 위해 4 머리 동시에 일어나는 식별을 실현할 수 있습니다. 표준 구성은 16개 주끼고 정밀도 흡입 노즐입니다.
서보 시스템
SMT 장착기는 24 시간 안정적 마운팅을 보증하기 위해고 정밀도와 안정과 파나소닉, 일본으로부터 수입된 서보 시스템을 갖추고 있습니다.
체인
그것은 수입된 기계 중 하나로서 같은 유형을 있는 저항한 고압과 내마모 바퀴멈추개 사슬을 채택합니다. 바퀴멈추개 사슬은 보증 내압력 중 수천번을 지닐 수 있습니다.
트랙
그것은 BGA 칩의 정확도를 보증하기 위해 저소음과고 정밀도를 가지고 있는 TBI 대만으로부터고 정밀도 트랙을 채택합니다.
컨베이어
이 SMT 장착기는 자동적으로 그러므로 인건비를 절감하면서, 매뉴얼 보조자 없이 PCB 보드를 SMT 리플로우 솔더링 머신으로 운송할 수 있는 컨베이어에 연결될 수 있습니다.
기술적인 매개 변수 :
| 상술 |
| 공급 장치의 수 |
50 |
| XYZ 드라이브 가이드 철도 |
고정밀 중작업 일직선으로 배열된 가이드 레일 |
| 카메라의 수 |
6 |
| 머리들의 수 |
4 |
| 평균 마력 |
400W |
| PCB는 탑니다 |
자동 이사회 |
| 가이드 |
스크류 가이드 |
| 최대 장착 속도 |
9500 Pcs / Ｈ |
| 실제 증가하는 저항의 평균 장착 속도 |
8000Pcs/h |
| 탑재기 정확성 범위 |
0201-40 * 40 밀리미터, 0.3 밀리미터 핀 스페이싱 칩 |
| Z 축에서 최대 왕복거리 범위 |
20 밀리미터 |
| 최대 회로 기판 영역 |
400×200mm |
| 위치결정 정밀도 |
0.01 밀리미터 |
| 흡입 노즐의 버퍼 범위 |
4.5 밀리미터 |
| 중량 |
300KG |
| 차원 |
900*1140*900mm |
| 전원 공급기 |
220V, 50/60Hz 또는 110V |
| 압축된 공기 |
0.6-0.7Mpa |
| 구동 모터 |
파나소닉 서보 모터 |
| 모션 드라이브 시스템 |
파나소닉 고속 DSP 드라이브 |
| 인식 모드 |
4개 머리들에 대한 동시발생적 인식 |
| 흡입 노즐을 얻는 진공 공급원 |
진공 파괴 밸브와 고속 온-오프 진공 발생기 |
| 운영 체제 |
완전 자동 칩 마운터 운영 시스템 OS. |
| 독립적으로 윈도우 운영 체제를 기반으로 우리에 의해 개발됩니다 |
| 윈도우 XP, win7을 지원합니다 |
| 요소 각 |
움직임 동안 0-360' 동기 회전 |
| X/Y 조작 모드 |
선형 가속과 감속 연계의 지적 커브 |
| 표시점 위치설정 |
완전 자동 표시점이 있을 수 있고 뜻대로 조정됩니다) |
| 지능형 알람 |
부족 알람을 공급하는 자동 교정, 자동적 충전 |
| 플레이트 입력 방식 |
일단면에서 왼쪽부터 오른쪽으로부터의 자동접속 |
| 자동 PCB는 위치설정 / 잠수부 위치설정, 매뉴얼 플레이트 공급을 이동시킵니다 |
| 영상 표시기 |
17 인치 산업 제어 디스플레이, 4시 3분, 결의안 : 1280 x1024 |
| 인식 카메라의 번호 |
한대 마크인식 카메라, 네대 생물 인식 카메라 |
| 한대 정확한 인식 카메라. |
| 적응할 수 있는 증가하는 범위 |
0201 0402, 0603, 0805, 1206년, 다이오드, 삼극 검파관, 술고래, QFP에 적응할 수 있습니다 |
| 40*40mm과 핀 거리 ≥0.3mm 이내에 |
|
|
1) 120 PC 8 밀리미터 재료 정거장은 NXT 전동 피더, 12 밀리미터, 16 밀리미터, 24 밀리미터, 32 밀리미터와 44 밀리미터 NXT 전동 피더, 진동피더와 IC 트레이를 지원합니다.
2) NXT 전기 플랫폼 명세서 : 8mm-44mm NXT 전동 피더, 전동 피더 안정적 공급,고 정밀도, 긴 서비스 라이프.
독립적 장착 헤드들의 8개 그룹 - 장착 헤드들의 8개 그룹은 더 많은 상술과 제품을 위한 설치 요구 사항을 위해 적당한 다른 노즐로 배포됩니다.
1) 장착 헤드들의 8개 그룹이 더블 아암과 4개 머리들이 동시에 선택하고 동일자에 물질을 얻는다는 것을 깨달을 수 있다고, 피킹 효율성은 매우 향상됩니다.
2) 장착 헤드는 독립적으로 오르락 내리락하고, 0에서 360 도까지 회전하고, 최고 20까지 밀리미터 성분을 탑재할 수 있습니다.
3) Z축이 저항과 커패시턴스 성분을 위해, 요소의 두께에 따라 독립적으로 오르락 내리락할 수 있습니다, 장착 헤드가 기민한 육안 식별을 실현할 수 있다고, 고성분은 감소된 속도에 탑재될 수 있습니다.
4) 그것은 다양한 크기의 성분, 다른 사양과 다양한 패키지를 위한 요구조건을 충족시키고 다양성, 한때 배치를 달성할 수 있습니다.
FAQ
큐 : 훈련은 어떻습니까?
한 : 우리의 기계를 구입한 후, 당신의 엔지니어들은 우리의 공기업에 갈 수 있거나 작동하는 것은 매우 쉽습니다. 우리는 어떻게 기계를 사용하는지 당신을 te 자동 어음 교환소에 영어 사용자 교범과 가이드 비디오를 가지고 있습니다. 사용자 교범은 함께 기계가 딸려 있을 것입니다.
큐 :그것이 이러한 기계를 사용하기 어렵습니까?
한 : 아니오 우리의 이전 고객들을 위한 모두에 단단하지 않아 기껏해야 2 일은 배우기에 충분히 기계를 운영할 것입니다.
큐 :당신의 기계는 품질 보증서를 가지고 있습니까?
한 : 우리의 기계의 모두는 CE certificate,ISO14001 (BCC ),ISO9001 (IQNET)를 통과했고, 자신의 성반을 가지고 있습니다.
큐 :기계의 보증?
한 : 일년, 그리고 나서 부분은 보증에 구매자를 위해 자유로울 것입니다. 더를 운영하는 과정에서 어떠한 의심도 있다면
기계화하시오 그러면 플스 feel free는 우리와 연락합니다. 우리는 제시간에 당신을 도울 것입니다.
큐 :이러한 기계를 위한 영어 버전?
한 : 예, 그리고 우리는 레큐룰러리 고객들을 위한 소프트웨어를 업데이트할 것입니다.
