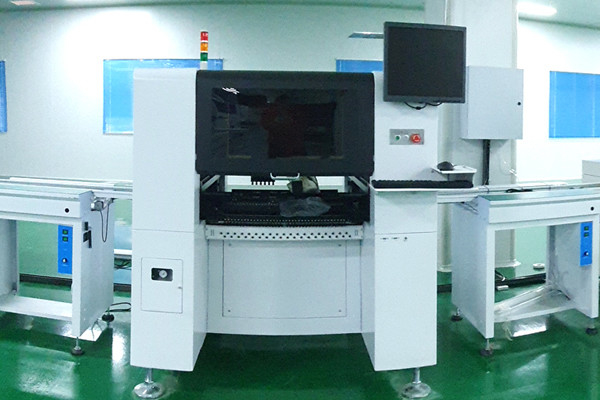

HWGC 고속도 HW-DSQ800-120F 픽 앤드 플레이스 기계 스엠티 PCB (폴리염화비페닐) 제작 조립은 0201 BGA 스엠티 aoi 기계를 붙였습니다
독립적 장착 헤드들의 8개 그룹 - 장착 헤드들의 8개 그룹은 더 많은 상술과 제품을 위한 설치 요구 사항을 위해 적당한 다른 노즐로 배포됩니다.
1) 장착 헤드들의 8개 그룹이 더블 아암과 4개 머리들이 동시에 선택하고 동일자에 물질을 얻는다는 것을 깨달을 수 있다고, 피킹 효율성은 매우 향상됩니다.
2) 장착 헤드는 독립적으로 오르락 내리락하고, 0에서 360 도까지 회전하고, 최고 20까지 밀리미터 성분을 탑재할 수 있습니다.
3) Z축이 저항과 커패시턴스 성분을 위해, 요소의 두께에 따라 독립적으로 오르락 내리락할 수 있습니다, 장착 헤드가 기민한 육안 식별을 실현할 수 있다고, 고성분은 감소된 속도에 탑재될 수 있습니다.
4) 그것은 다양한 크기의 성분, 다른 사양과 다양한 패키지를 위한 요구조건을 충족시키고 다양성, 한때 배치를 달성할 수 있습니다.
세미-오토마틱 패트병 취입기 병 제조기 병 조형기 PET 병 제조기는 PET 플라스틱 컨테이너와 병을 모든 모양에서 생성시키는데 적합합니다.
|
적용 가능한 성분
|
resistor.capacitor.chip.lamp 비즈 기타 등등.
|
|
PCB의 지원받는 최대 면적
|
340*560mm
|
|
공급 장치
|
공급 장치, IC 트레이 기타 등등을 진동시킨 NXT 전동 피더
|
|
인식 장치
|
마크 카메라 x2, 고속인식 카메라 x8. 고정밀 카메라 x1
|
|
적용 가능한 성분의 최대 높이
|
≤20mm
|
|
인식법
|
동시발생적 인식과 8개 머리들로 거둬들여지는 것
|
|
PCB는 방식을 운반합니다
|
왼쪽부터 오른쪽, 자동 PCB 위치설정으로부터의 스레에-스테이지 엔트리 자동접속
|
|
마크 위치설정
|
자동인 설명서 /
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
제어 시스템
|
화웨이궈크황 2021 제어 시스템
|
|
XY 주축의 최대 스탭 길이
|
423mm*734mm(left)423mm*734mm(right)
|
|
XY 주축의 트랙
|
네개의 직선 운동 퀴이드 + 4개 땅 볼 스크류
|
|
XY 주축의 움직임 모드
|
곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다
|
|
제어 컴퓨터
|
인텔 고성능 프로세서와 산업용 제어 컴퓨터
|
|
트랙의 조절 장치
|
전기
|
|
|
4.5 밀리미터
|
|
Z 축의 최대 스탭 길이
|
50 밀리미터
|
|
성분을 위한 각의 범위
|
士180'
|
|
모터
|
파나소닉 AC 서보 모터 미나스 A6 시리즈
|
|
드라이버
|
파나소닉 고속 DSP 드라이버
|
|
에어 서플라이 요구
|
석유 물 filter,> 60L 먼지 휠터와 기압 안정기 등
|
|
비전 디스플레이
|
17 인치 산업 제어 디스플레이
|
|
|
독일 라이구스 오래가는 연성 케이블 (1000만 번)
|
|
전원 공급기
|
220V 50/60Hz
|
|
|
1500W
|
|
기계 차원
|
1740*1360*1440mm
|
|
중량
|
1100Kg
|
FAQ
큐 : 훈련은 어떻습니까?
한 : 우리의 기계를 구입한 후, 당신의 엔지니어들은 우리의 공기업에 갈 수 있거나 작동하는 것은 매우 쉽습니다. 우리는 어떻게 기계를 사용하는지 당신을 te 자동 어음 교환소에 영어 사용자 교범과 가이드 비디오를 가지고 있습니다. 사용자 교범은 함께 기계가 딸려 있을 것입니다.
큐 :그것이 이러한 기계를 사용하기 어렵습니까?
한 : 아니오 우리의 이전 고객들을 위한 모두에 단단하지 않아 기껏해야 2 일은 배우기에 충분히 기계를 운영할 것입니다.
큐 :당신의 기계는 품질 보증서를 가지고 있습니까?
한 : 우리의 기계의 모두는 CE certificate,ISO14001 (BCC ),ISO9001 (IQNET)를 통과했고, 자신의 성반을 가지고 있습니다.
