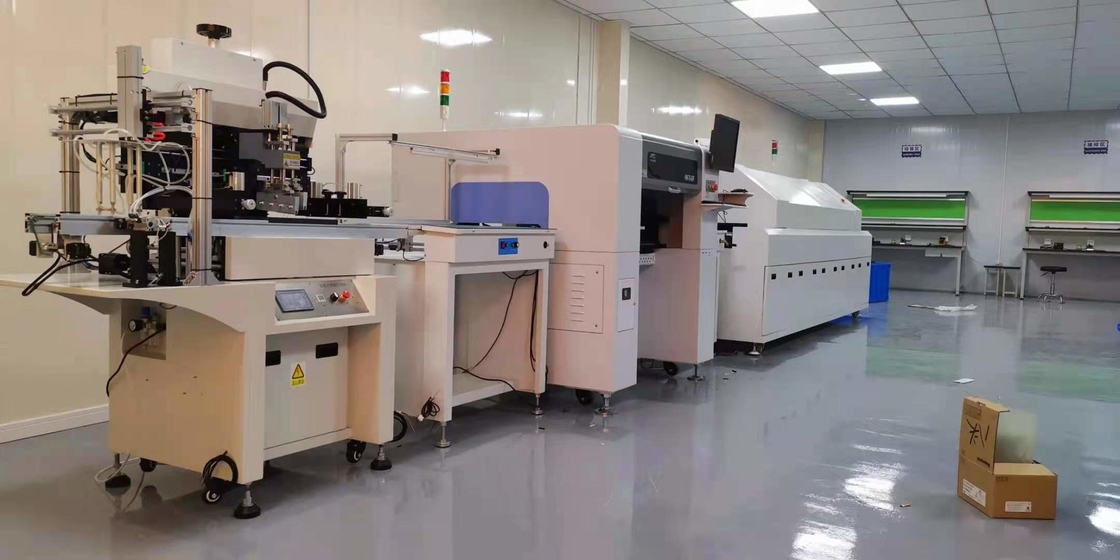

가시적 위치 배치 PCB 솔더링 머신은 PCB 보드 어셈블리르 장점 동안 스엠티 조립체 기계 HW-DSQ800-120F를 이끌었습니다
이 새로운 장치의 하이라이트는 5억 화소 고화질 왜곡 무료 산업적 시각적 렌즈와 더불어 전문적 탑재한 칩 5억 화소 고해상도 수입된 공업적 등급 눈금 측정 카메라를 증가시켰습니다 ;나아지기 위한 기술적 타결이 탑재될 수 있는 후 범위 0.2 밀리미터 이내에 40*40mm은 칩 위에 간격 (0.5mm 중심거리)을 지불합니다, 성공률이 밀도 칩 피트 완전히 문제를 설치하기가 어려운 BGA 칩과 더불어 98%solve 그것 보다 더 높습니다.
부품표
1. 픽 앤드 플레이스 기계 :1개 세트
2. IC 고정 지점 :4개 세트 (4 M5*8, 네 M5*20 스크루)
3. 주끼 노즐 : 20PCS(502*4,503*6,504*6,505*3,506*1)
4. 단단한 시준 노즐 :8 PC
5. 동력선 :1 PC (기계 외부 전력 공급 장치)
6. 고정된 피트 :4 PCS (3 코드)
7. 키보드와 마우스 :1개 세트
8. 노즐 보정 인주 : 1개 박스
9. 윤활유 :1 PC
10. (키로) I3 산업 제어 PC :1개 세트
11. 17 인치 디스플레이 :1개 세트 (Display*1, VGA line*1, 전원 line*1)
12. 비 라켓 :2개 세트 (bracket*1 키보드와 마우스 bracket*1을 드러내세요)
13. 컨베이어 연결 라인 :2 PC
14. 카메라 파라미터 조정 라인 :1 PC(Plug*3)
15. 핸들 :2 PC(M4*6 screw*6)
16. 공급 장치 이 에알 벨소리 :10 PC
|
|
|
공급 장치의 수
|
80
|
|
IC 트레이의 수
|
8
|
|
카메라의 수
|
10
|
|
머리들의 수
|
8
|
|
평균 마력
|
1000W
|
|
자동 이사회
|
스레에-스테이지 트랙
|
|
가이드
|
스크류 가이드
|
|
최대 장착 속도
|
15000 Pcs / Ｈ
|
|
실제 증가하는 저항의 평균 장착 속도
|
12000 Pcs / Ｈ
|
|
Z 축에서 최대 왕복거리 범위
|
20 밀리미터
|
|
최대 회로 기판 영역
|
500×455mm
|
|
위치결정 정밀도
|
0.01 밀리미터
|
|
흡입 노즐의 버퍼 범위
|
4.5 밀리미터
|
|
중량
|
600KG
|
|
차원
|
1420*1370*1350mm
|
|
전원 공급기
|
110V/220V, 50/60Hz
|
|
압축된 공기
|
0.5-0.6Mpa
|
|
구동 모터
|
파나소닉 서보 모터
|
|
모션 드라이브 시스템
|
파나소닉 고속 DSP 드라이브
|
|
인식 모드
|
8개 머리들에 대한 동시발생적 인식
|
|
흡입 노즐을 얻는 진공 공급원
|
진공 파괴 밸브와 고속 온-오프 진공 발생기
|
|
|
완전 자동 칩 마운터 운영 시스템 OS.
|
|
독립적으로 윈도우 운영 체제를 기반으로 우리에 의해 개발됩니다
|
|
윈도우 XP, win7을 지원합니다
|
|
요소 각
|
움직임 동안 0-360' 동기 회전
|
|
X/Y 조작 모드
|
선형 가속과 감속 연계의 지적 커브
|
|
표시점 위치설정
|
완전 자동 표시점이 있을 수 있고 뜻대로 조정됩니다)
|
|
지능형 알람
|
부족 알람을 공급하는 자동 교정, 자동적 충전
|
|
|
일단면에서 왼쪽부터 오른쪽으로부터의 자동접속
|
|
자동 PCB는 위치설정 / 잠수부 위치설정, 매뉴얼 플레이트 공급을 이동시킵니다
|
|
영상 표시기
|
17 인치 산업 제어 디스플레이, 4시 3분, 결의안 : 1280 x1024
|
|
|
한대 마크인식 카메라, 네대 생물 인식 카메라
|
|
한대 정확한 인식 카메라.
|
|
|
0201 0402, 0603, 0805, 1206년, 다이오드, 삼극 검파관, 술고래, QFP에 적응할 수 있습니다
|
|
40*40mm과 핀 거리 ≥0.3mm (0.5mm 중심거리)과 BGA 이내에.
|
