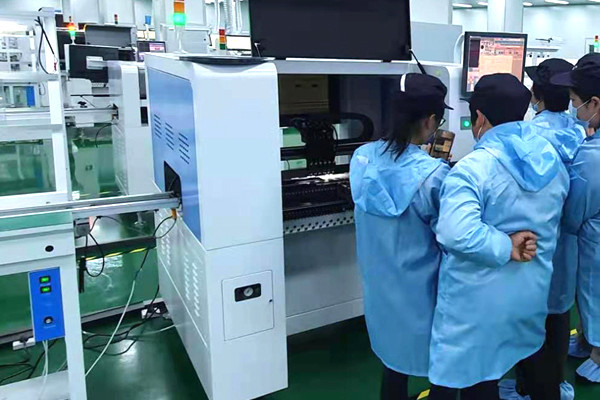

HWGC 고속도 HW-DSQ800-120F 픽 앤드 플레이스 기계 스엠티 PCB (폴리염화비페닐) 제작 조립은 사용된 0201 BGA 스엠티 기계를 붙였습니다
자동 PCB 적재기
SMT 장착기는 자동 보드 로딩, 목표로 하는 것 실현하기 위해 트랙 위에 있는 PCB 보드를 끝났고 개최되고 증가하는 프린팅을 직접적으로 둘 수 있습니다. 그것은 다중 공급 장치를 지원합니다 : 최대 80 공급 장치. 표준 IC 트레이, 튜브 공급 장치, 스틱 피더의 사이즈는 조정할 수 있을 수 있습니다.
카메라의 8개 세트에 의한 동시에 일어나는 식별
SMT 장착기는 10대 카메라를 갖추고 있습니다 : 높은 정밀 사진기와 8 고속도 사진기인 한 점수. 그것은 장착의 속도와 정확성을 보증하기 위해 8 머리 동시에 일어나는 식별을 실현할 수 있습니다. 표준 구성은 16개 주끼고 정밀도 흡입 노즐입니다.
서보 시스템
SMT 장착기는 24 시간 안정적 마운팅을 보증하기 위해고 정밀도와 안정과 파나소닉, 일본으로부터 수입된 서보 시스템을 갖추고 있습니다.
체인
그것은 수입된 기계 중 하나로서 같은 유형을 있는 저항한 고압과 내마모 바퀴멈추개 사슬을 채택합니다. 바퀴멈추개 사슬은 보증 내압력 중 수천번을 지닐 수 있습니다.
트랙
그것은 BGA 칩의 정확도를 보증하기 위해 저소음과고 정밀도를 가지고 있는 TBI 대만으로부터고 정밀도 트랙을 채택합니다.
컨베이어
이 SMT 장착기는 자동적으로 그러므로 인건비를 절감하면서, 매뉴얼 보조자 없이 PCB 보드를 SMT 리플로우 솔더링 머신으로 운송할 수 있는 컨베이어에 연결될 수 있습니다.
|
|
|
모델
|
H8
|
|
배치 헤드들의 수
|
8(High-accuracy)
|
|
공급 장치 위치들의 수
|
80 (8 밀리미터 공급 장치에 따른)
|
|
카메라의 수
|
10
마크 카메라----------------1
고속인식 카메라--8
고정밀 카메라----1
|
|
트레이의 수
|
최고 48까지 비 공급 장치 장치를 지원하시오 그러면 각각 물질적은 증가하는 범위 이내에 그것의 좌표를 상세화하고, 더욱 더를 확대할 수 있습니다
실용적 측면으로부터의 단일 기계장치 순서 수신 역량
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
되풀이된 실장 정확도
|
0.025 밀리미터
|
|
노즐 버퍼 범위
|
4.5 밀리미터
|
|
PCB의 최대 면적
|
500*380mm
|
|
성분의 최대 높이
|
7 밀리미터 (20 밀리미터에 맞춤화될 수 있는 )
|
|
Z 축의 최대 이동 범위
|
20 밀리미터
|
|
최대 장착 속도
|
15000CPH
|
|
평균 장착 속도
|
10000-12000CPH
|
|
가이드
|
스크류 가이드
|
|
구동 모터
|
수입된 AC 서보 모터 미나스 A6 시리즈
|
|
모션 드라이브 시스템
|
수입된 고속 DSP 드라이브
|
|
XYZ 드라이브 가이드 철도
|
두배 리니어 모션 가이드 + 두배 땅볼 스크루
|
|
적용 가능한 증가하는 범위
|
0201, 0402, 0603, 0805와 1206년, 다이오드, 3극 진공관, 술고래와 QFP, BGA, ≥0.3mm (핀 중심거리 etc.with 리드 피치에 적합합니다
40 * 40 밀리미터 이내에 0.5 밀리미터)
|
|
PCB 엔트리 모드
|
왼쪽부터 오른쪽, 자동 PCB로부터의 스레에-스테이지 엔트리 자동접속
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
트랙의 조절 장치
|
전기
|
|
마크 위치설정
|
자동장치--설명서
|
|
인식 모드
|
8개 머리들에 대한 동시발생적 인식
|
|
테이프 피더
|
8,12,16,24 밀리미터와 진동 피더 (튜브 칩에 첨부될 수 있습니다)
|
