SMT 선택 배치 기구의 힘을 경험하고 Ｙ 조립 과정을 간소화하세요
HWGC 고속도 HW-DSQ800-120F 픽 앤드 플레이스 기계 스엠티 PCB (폴리염화비페닐) 제작 조립은 0201 BGA 스엠티 aoi 기계를 붙였습니다

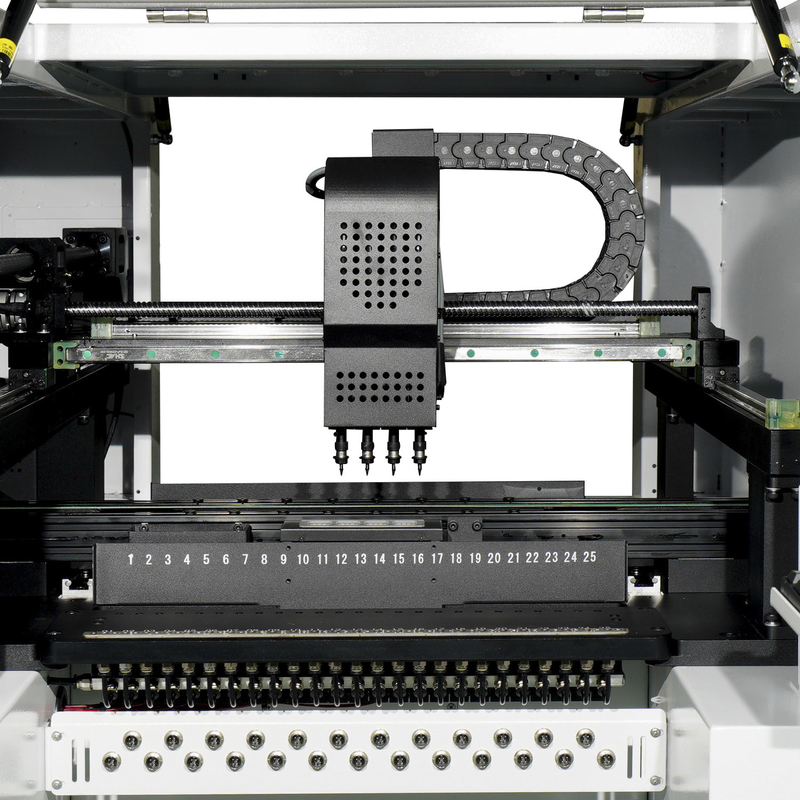

독립적 장착 헤드들의 8개 그룹 - 장착 헤드들의 8개 그룹은 더 많은 상술과 제품을 위한 설치 요구 사항을 위해 적당한 다른 노즐로 배포됩니다.
1) 장착 헤드들의 8개 그룹이 더블 아암과 4개 머리들이 동시에 선택하고 동일자에 물질을 얻는다는 것을 깨달을 수 있다고, 피킹 효율성은 매우 향상됩니다.
2) 장착 헤드는 독립적으로 오르락 내리락하고, 0에서 360 도까지 회전하고, 최고 20까지 밀리미터 성분을 탑재할 수 있습니다.
3) Z축이 저항과 커패시턴스 성분을 위해, 요소의 두께에 따라 독립적으로 오르락 내리락할 수 있습니다, 장착 헤드가 기민한 육안 식별을 실현할 수 있다고, 고성분은 감소된 속도에 탑재될 수 있습니다.
세미-오토마틱 패트병 취입기 병 제조기 병 조형기 PET 병 제조기는 PET 플라스틱 컨테이너와 병을 모든 모양에서 생성시키는데 적합합니다.
|
적용 가능한 성분
|
resistor.capacitor.chip.lamp 비즈 기타 등등.
|
|
PCB의 지원받는 최대 면적
|
340*560mm
|
|
공급 장치
|
공급 장치, IC 트레이 기타 등등을 진동시킨 NXT 전동 피더
|
|
인식 장치
|
마크 카메라 x2, 고속인식 카메라 x8. 고정밀 카메라 x1
|
|
적용 가능한 성분의 최대 높이
|
≤20mm
|
|
인식법
|
동시발생적 인식과 8개 머리들로 거둬들여지는 것
|
|
PCB는 방식을 운반합니다
|
왼쪽부터 오른쪽, 자동 PCB 위치설정으로부터의 스레에-스테이지 엔트리 자동접속
|
|
마크 위치설정
|
자동인 설명서 /
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
제어 시스템
|
화웨이궈크황 2021 제어 시스템
|
|
XY 주축의 최대 스탭 길이
|
423mm*734mm(left)423mm*734mm(right)
|
|
트랙의 조절 장치
|
전기
|
|
|
4.5 밀리미터
|
|
Z 축의 최대 스탭 길이
|
50 밀리미터
|
|
성분을 위한 각의 범위
|
士180'
|
|
모터
|
파나소닉 AC 서보 모터 미나스 A6 시리즈
|
|
드라이버
|
파나소닉 고속 DSP 드라이버
|
|
에어 서플라이 요구
|
석유 물 filter,> 60L 먼지 휠터와 기압 안정기 등
|
|
비전 디스플레이
|
17 인치 산업 제어 디스플레이
|
|
|
독일 라이구스 오래가는 연성 케이블 (1000만 번)
|
|
전원 공급기
|
220V 50/60Hz
|
|
|
1500W
|
|
기계 차원
|
1740*1360*1440mm
|
|
중량
|
1100Kg
|
1. 애플리케이션
SMT 기계는 넓게 다음을 포함하는 다양한 응용 프로그램을 위한 전자 공학 제작 업계에서 사용됩니다 :
- led 라이트닝 집회
- 전자 제품 집회
- 전자 통신 장치
- 자동차 전자 공학
- 의료 설비
- 가전제품
- 항공 우주와 방위
2. 인쇄 회로 판 어셈블리
화웨이 궈크황 SMT 기계는 다양한 인쇄 회로 판 어셈블리 작업을 처리하도록 설계됩니다. 그것은 저항기, 축전기, IC과 같은 표면 실장 소자 부품의 고속 장착과 PCB에, LED를 제공합니다. 또한 고품질 국회 결과를 보증하면서, 기계는 정밀 위치 제어와 감사와 부품의 납땜을 고려합니다.
3. 품질 관리
SMT 기계는 전자 조립의 품질을 보증하기 위해 AOI와 SPI 시스템과 같은 진보적 검사 툴을 갖추고 있습니다. 기계는 또한 실시간 감시를 위한 짜맞춘 카메라 시스템과 조립 과정 동안 자동 오류 검출을 가집니다.
4. 생산성
화웨이 궈크황 SMT 기계는 전자 제조업체들을 위한 높은 생산성을 달성하도록 설계됩니다. 다운시간과 최대화 생산을 최소화하면서, 그것은 최고 30000CPH까지 배치 속도를 달성할 수 있습니다. 덧붙여, 기계의 고정밀도와 정확성은 조립 과정 동안 일관되고 신뢰성 있는 결과를 고려합니다.
5. 에너지 효율
SMT 기계는 에너지 효율적이고 에너지 사용을 구하고 탄소 배출을 감소시키도록 설계합니다. 기계의 수명을 올리는 동안 에너지 소비를 줄이면서, 그것은 유휴 장치를 위한 자동 파워-오프와 같은 에너지 절약 기술을 갖추고 있습니다.
6. 유지
SMT 기계는 그것의 뛰어난 디자인과 우수한 유저 인터페이스에게 감사한다고 주장하기 쉽습니다. 그것을 빨리 문제를 발견하고 고치도록 쉽게 하면서, 기계는 자기 진단 기능과 자동 측정을 가지고 있습니다. 덧붙여, 그것이 항상 이용 가능한 최근 프로그래밍을 사용한다는 것을 보증하면서, 기계의 소프트웨어는 자동적으로 업데이트됩니다.
FAQ
큐 : 훈련은 어떻습니까?
한 : 우리의 기계를 구입한 후, 당신의 엔지니어들은 우리의 공기업에 갈 수 있거나 작동하는 것은 매우 쉽습니다. 우리는 어떻게 기계를 사용하는지 당신을 te 자동 어음 교환소에 영어 사용자 교범과 가이드 비디오를 가지고 있습니다. 사용자 교범은 함께 기계가 딸려 있을 것입니다.
큐 :그것이 이러한 기계를 사용하기 어렵습니까?
한 : 아니오 우리의 이전 고객들을 위한 모두에 단단하지 않아 기껏해야 2 일은 배우기에 충분히 기계를 운영할 것입니다.
큐 :당신의 기계는 품질 보증서를 가지고 있습니까?
한 : 우리의 기계의 모두는 CE certificate,ISO14001 (BCC ),ISO9001 (IQNET)를 통과했고, 자신의 성반을 가지고 있습니다.
