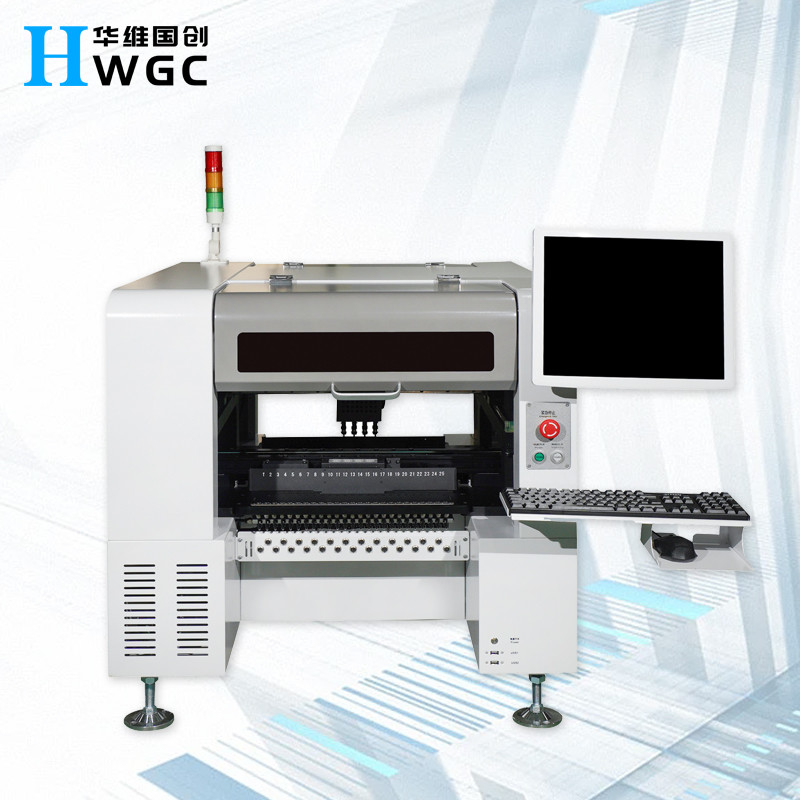

저렴한 가격에 있는 4-머리 44-위치 피크-앤-플레이스 BGA 탁상용 기계
작은 스튜디오를 구축하기 위해 더 패치 기계를 사용하는 방법 비용은 얼마이고?
선택과 또한 SMT (표면 실장 기술)로 알려진 플레이스 기계는 기계를 고르고 위치시키고 어떠한 소규모 전자 워크숍에 필수 도구입니다. 이 기계는 빨리 그리고 정확하게 작은 전자 부품을 인쇄 회로 기판에 두기 위한 당신이 (PCBs)에 탑승하도록 허락합니다.
선택과 플레이스 기계로 소규모 전자 워크샵을 구축하는 비용은 기계의 품질과 당신의 필요에 의존할 것입니다. 더 발전된 기계가 최고 50,000달러의 비용이 들 수 있는 반면에, 초보적 픽 앤드 플레이스 기계가 5,000달러 내지 10,000달러 사이에 비용이 들 수 있습니다.
선택과 플레이스 기계를 넘어서, 당신은 시작되기 위해 또한 소수의 다른 도구와 공급을 필요로 할 것입니다. 이것들은 다음을 포함할 수 있습니다 :
- 납땜 인두 - 50달러 내지 100달러
- - 10달러 내지 50달러를 납땜질합니다
- - 5달러 내지 20달러를 녹입니다
- PCB - 5달러 내지 20달러 각각
- 전자 부품 - 당신의 프로젝트에 따라 다릅니다
전체적으로, 당신은 6,000달러에서 60,000달러 선택과 플레이스 기계로 소규모 전자 워크샵을 구축하 어딘가에 사용할 것으로 기대할 수 있습니다. 그러나, 주의 깊은 계획과 단단한 사업 계획으로, 당신은 워크샵을 수익성 좋은 사업으로 전환할 수 있습니다.
이것은 대답입니다에게 그 작은 스튜디오를 구축하기 위해 더 패치 기계를 사용하는 방법 비용은 얼마입니까?? 질문. 베이징 화웨이 궈크황 전자 기술 Co., Ltd．에 대한 당신의 관심에 대해 감사합니다 그러면 우리는 고급 품질 SMT 장비 공급업자이고 믿을 만한 소스 제조 업자들인 OEM, ODM을 착수할 수 있습니다, 저희는 세계적 요원들, 연락 정보를 찾고 있습니다 : 15010550359 자이 15931673319 리우.
,
|
배치 헤드들의 수
|
4(high-accuracy)
|
|
IC 트레이의 수
|
48
|
|
공급 장치의 수
|
50/44 (8 밀리미터 공급 장치에 따른)
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
되풀이된 실장 정확도
|
0.05 밀리미터
|
|
저항의 장착 속도 범위
|
5000-8000Pcs/h 커패시턴스 성분
|
|
적용 가능한 성분
|
저항기, 축전기, 칩, 램프 비즈 0201-30*30mm 기타 등등.
|
|
PCB의 지원받는 최대 면적
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
공급 장치
|
전동 피더, 공기 공급 장치, 진동 피더, IC 트레이 기타 등등.
|
|
인식 장치
|
마크 카메라 x1, 고속인식 카메라 x4, 고정밀 카메라 x1
|
|
적용 가능한 성분의 최대 높이
|
≤7mm
|
|
PCB는 방식을 운반합니다
|
스레에-스테이지 엔트리, 왼쪽부터 오른쪽으로부터의 자동접속, 자동 PCB 위치설정
|
|
마크 위치설정
|
자동인 설명서 /
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
제어 시스템
|
화웨이궈크황 제어 시스템
|
|
XY 주축의 최대 스탭 길이
|
629mm*679mm
|
|
XY 주축의 트랙
|
리니어 모션 가이드 + 나사 돌리개
|
|
XY 주축의 움직임 모드
|
곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다.
|
|
제어 컴퓨터
|
인텔 고성능 프로세서와 산업용 제어 컴퓨터
|
|
트랙의 조절 장치
|
전기
|
|
노즐 버퍼의 범위
|
4.5 밀리미터
|
|
Z 축의 최대 스탭 길이
|
20 밀리미터
|
|
성분을 위한 각의 범위
|
±180'
|
|
모터
|
AC 서보 모터 시리즈
|
|
드라이버
|
고속 DSP 드라이버
|
|
에어 서플라이 요구
|
석유 물 filter,≥ 50L, 먼지 휠터와 기압 안정기 등.
|
|
노즐의 진공 곱급
|
고속 진공 폭발 기능을 통합하는 진공 발생기
|
|
에어 서플라이 압력의 범위
|
0.5-0.7Mpa
|
|
OS
|
독자 연구와 개발 SMT 지적 OS는 윈도우에 근거했습니다
|
|
PCB는 요구합니다
|
자동 모드로 3-5mm 절차 모서리
|
|
비전 디스플레이
|
17 인치 산업 제어 디스플레이
|
|
케이블
|
오래가는 연성 케이블 (1000만 번)
|
|
전원 공급기
|
220V 50/60Hz
|
|
평균 마력
|
600W
|
|
기계 차원
|
책상 기계 1140*900*900mm
수직기 900*1140*1340mm
|
|
중량
|
(책상 기계) 210kg (수직기) 280kg
|
