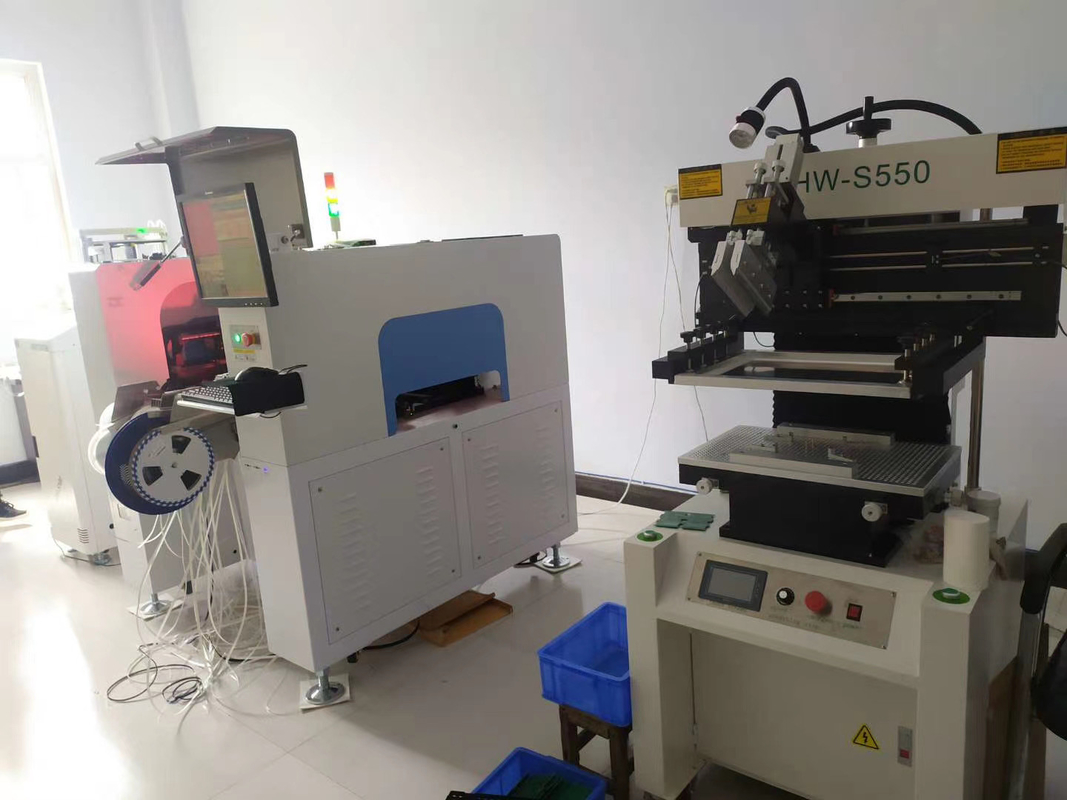

SMT 데스크탑 PNP 기계는 120 NXT 공급 장치와 칩 마운터 기계 SMT 픽 앤드 플레이스 기계 HW-DSQ800-120F를 이끌었습니다
도입
더 높은 속도, 더 정확한, 더 낮은 웨어, SMD 픽 앤드 플레이스 기계가 독립적으로 자신 1년 보증에 의해 개발된 기계의 소프트웨어인 윈도우 XP, win7을 기반으로 손으로 PCB 좌표의 파일을 수입한 후 왼쪽부터 오른쪽, 자동 프로그래밍으로부터 8 머리들 10 카메라 80 공급 장치 입장들 SMD 픽 앤드 플레이스 기계 사용 스레에-스테이지 진입 자동접속이 딸려 있게 하기 위해, 수명 보수.
부품표
1. 픽 앤드 플레이스 기계 :1 세트 2.IC 고정 지점 :4 세트 (4 M5*8, 네 M5*20 스크루) 3.주끼 노즐 :20Pcs(502*4,503*6,504*6,505*3,506*1) 4.단단한 시준 노즐 :8 PC 5.동력선 :1 PC (기계 외부 전력 공급 장치) 6. 고정된 피트 :4 PCS (3 코드) 7.키보드와 마우스 :1 세트 8.노즐 보정 인주 :1 박스 9.윤활유 :1 PC 10.(키로) I3 산업 제어 PC :1 세트 11.17 인치 디스플레이 :1 세트 (Display*1, VGA line*1, 전원 line*1) 12.괄호로 묶으세요 :2 세트 (bracket*1 키보드와 마우스 bracket*1을 드러내세요) 13.컨베이어 연결 라인 :2 PC 14.카메라 파라미터 조정 라인 :1 PC(Plug*3) 15.핸들 :2 PC(M4*6 screw*6) 16.공급 장치 이 밀봉 링 :10 PC
|
|
|
모델
|
H8
|
|
배치 헤드들의 수
|
8(High-accuracy)
|
|
공급 장치 위치들의 수
|
80 (8 밀리미터 공급 장치에 따른)
|
|
카메라의 수
|
10
마크 카메라----------------1
고속인식 카메라--8
고정밀 카메라----1
|
|
트레이의 수
|
최고 48까지 비 공급 장치 장치를 지원하시오 그러면 각각 물질적은 증가하는 범위 이내에 그것의 좌표를 상세화하고, 더욱 더를 확대할 수 있습니다
실용적 측면으로부터의 단일 기계장치 순서 수신 역량
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
되풀이된 실장 정확도
|
0.025 밀리미터
|
|
노즐 버퍼 범위
|
4.5 밀리미터
|
|
PCB의 최대 면적
|
500*380mm
|
|
성분의 최대 높이
|
7 밀리미터 (20 밀리미터에 맞춤화될 수 있는 )
|
|
Z 축의 최대 이동 범위
|
20 밀리미터
|
|
최대 장착 속도
|
15000CPH
|
|
평균 장착 속도
|
10000-12000CPH
|
|
가이드
|
스크류 가이드
|
|
구동 모터
|
수입된 AC 서보 모터 미나스 A6 시리즈
|
|
모션 드라이브 시스템
|
수입된 고속 DSP 드라이브
|
|
XYZ 드라이브 가이드 철도
|
두배 리니어 모션 가이드 + 두배 땅볼 스크루
|
|
적용 가능한 증가하는 범위
|
0201, 0402, 0603, 0805와 1206년, 다이오드, 3극 진공관, 술고래와 QFP, BGA, ≥0.3mm (핀 중심거리 etc.with 리드 피치에 적합합니다
40 * 40 밀리미터 이내에 0.5 밀리미터)
|
|
PCB 엔트리 모드
|
왼쪽부터 오른쪽, 자동 PCB로부터의 스레에-스테이지 엔트리 자동접속
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
트랙의 조절 장치
|
전기
|
|
마크 위치설정
|
자동장치--설명서
|
|
인식 모드
|
8개 머리들에 대한 동시발생적 인식
|
|
테이프 피더
|
8,12,16,24 밀리미터와 진동 피더 (튜브 칩에 첨부될 수 있습니다)
|
|
전자적 공급 장치
|
선택
|
|
흡입 노즐을 얻는 진공 공급원
|
진공 파괴 밸브와 고속 온-오프 진공 발생기
|
|
운영 체제
|
윈도우 XP를 기반으로, 기계의 소프트웨어인 win7은 독립적으로 자신에 의해 발달했습니다
|
|
요소 각
|
움직임 동안 0-360' 동기 회전
|
|
X/Y 조작 모드
|
선형 가속과 감속 연계의 지적 커브
|
|
지능형 알람
|
자동 교정, 자동 대체, 부족 알람
|
|
영상 표시기
|
17 인치 산업 제어는 비율 4를 드러냅니다 : 3 결의안 1280x1024
|
|
전원 공급기
|
220/110V 50/60Hz
|
|
평균 마력
|
1000W
|
|
압축된 공기
|
0.5-0.6Mpa
|
|
에어 공급 소스의 최소 배출 량
|
80-120L / 분, 크기가 60L 이상입니다
|
|
공기 공급원 품질 요구 사항
|
기름 물 필터 ;먼지 휠터와 기압 안정기 기타 등등인 ≥60L
|
|
중량
|
670KG
|
|
차원
|
142*137*135CM
|
8 Heads+80 공급 장치 positions+Servo Motor+Guide Rail+hree-stage 엔트리 자동접속
