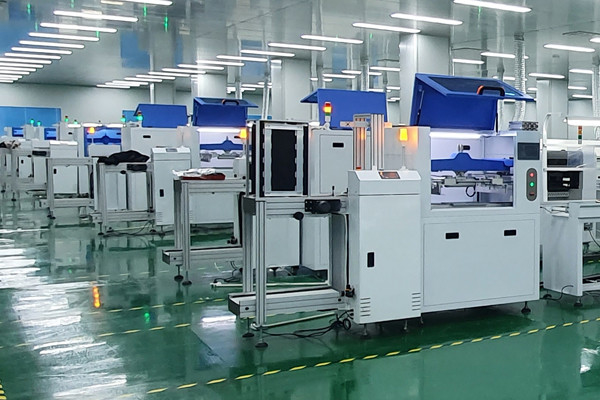

HWGC 고속도 HW-DSQ800-120F 픽 앤드 플레이스 기계 스엠티 PCB (폴리염화비페닐) 제작 조립은 0201 BGA를 붙였습니다
|
|
|
배치 헤드들의 수
|
8(high-accuracy)
|
|
iC 트레이의 수
|
96
|
|
공급 장치의 수
|
120 (8 밀리미터 공급 장치에 따른)
|
|
위치 결정 정밀도
|
0.01 밀리미터
|
|
되풀이된 실장 정확도
|
0.02 밀리미터
|
|
장착 속도의 범위
|
20000-26000Pcs/h
|
|
적용 가능한 성분
|
resistor.capacitor.chip.lamp 비즈 기타 등등.
|
|
PCB의 지원받는 최대 면적
|
340*560mm
|
|
공급 장치
|
공급 장치, IC 트레이 기타 등등을 진동시킨 NXT 전동 피더
|
|
인식 장치
|
마크 카메라 x2, 고속인식 카메라 x8. 고정밀 카메라 x1
|
|
적용 가능한 성분의 최대 높이
|
≤20mm
|
|
인식법
|
동시발생적 인식과 8개 머리들로 거둬들여지는 것
|
|
PCB는 방식을 운반합니다
|
왼쪽부터 오른쪽, 자동 PCB 위치설정으로부터의 스레에-스테이지 엔트리 자동접속
|
|
마크 위치설정
|
자동인 설명서 /
|
|
프로그램 방법
|
손으로 PCB 좌표의 파일을 수입하는 것 뒤에 자동 프로그래밍
|
|
제어 시스템
|
화웨이궈크황 2021 제어 시스템
|
|
XY 주축의 최대 스탭 길이
|
423mm*734mm(left)423mm*734mm(right)
|
|
XY 주축의 트랙
|
네개의 직선 운동 퀴이드 + 4개 땅 볼 스크류
|
|
XY 주축의 움직임 모드
|
곡선과 라인의 가속과 감속의 지적 연계가 선형 보간 알고리즘을 통합했습니다
|
도입
In order to get higher speed, more accurate, lower wear, SMD PICK AND PLACE MACHINE comes with 8 heads 10 cameras 80 feeder positions SMD PICK AND PLACE MACHINE uses Three-stage entry automatic connection from left to right, automatic programming after manually importing files of PCB coordinates Based on windows XP, win7, software of machine independently developed by OURSELF 1-year warranty, lifetime maintenance.
부품표
1. 픽 앤드 플레이스 기계 :1개 세트
2. IC 고정 지점 :4개 세트 (4 M5*8, 네 M5*20 스크루)
3. 주끼 노즐 :20Pcs(502*4,503*6,504*6,505*3,506*1)
4. 단단한 시준 노즐 :8 PC
5. 동력선 :1 PC (기계 외부 전력 공급 장치)
큐 : 훈련은 어떻습니까?
한 : 우리의 기계를 구입한 후, 당신의 엔지니어들은 우리의 공기업에 갈 수 있거나 작동하는 것은 매우 쉽습니다. 우리는 어떻게 기계를 사용하는지 당신을 te 자동 어음 교환소에 영어 사용자 교범과 가이드 비디오를 가지고 있습니다. 사용자 교범은 함께 기계가 딸려 있을 것입니다.
큐 :그것이 이러한 기계를 사용하기 어렵습니까?
한 : 아니오 우리의 이전 고객들을 위한 모두에 단단하지 않아 기껏해야 2 일은 배우기에 충분히 기계를 운영할 것입니다.
큐 :당신의 기계는 품질 보증서를 가지고 있습니까?
한 : 우리의 기계의 모두는 CE certificate,ISO14001 (BCC ),ISO9001 (IQNET)를 통과했고, 자신의 성반을 가지고 있습니다.
큐 :기계의 보증?
한 : 일년, 그리고 나서 부분은 보증에 구매자를 위해 자유로울 것입니다. 더를 운영하는 과정에서 어떠한 의심도 있다면
기계화하시오 그러면 플스 feel free는 우리와 연락합니다. 우리는 제시간에 당신을 도울 것입니다.
큐 :이러한 기계를 위한 영어 버전?
한 : 예, 그리고 우리는 레큐룰러리 고객들을 위한 소프트웨어를 업데이트할 것입니다.
